角接觸球軸承
洛陽千協軸承
聯系人：李經理
電 話：18537903166
網 址：http://m.memizxs.cn
地 址：河南省洛陽市310國道與衡山路交叉口工業園園區
作者：ZLYQX 瀏覽量： 發布日期：2024-03-27
結構特點:以ISO為標準的ZLYQX精密軸承基礎系列；

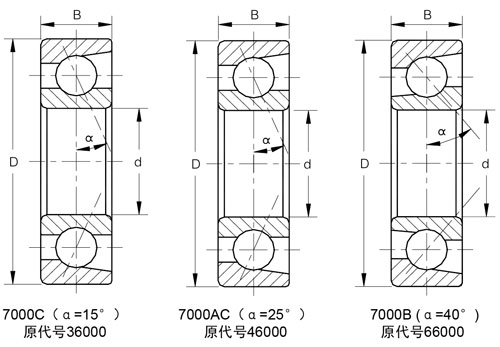

接觸角:分15o和25o，成對使用可承受軸向負荷和徑向負荷或合成負荷。
保持架：外圈引導的酚醛樹脂夾布膠木保持架和滾動體引導的尼龍保持架可根據不同用途來選用。
中高速工況選用膠木保持架;500000≤DmN≤1000000時
中低速工況可選用尼龍保持架或膠木保持架。
速度因子:以外圈引導酚醛樹脂夾布膠木保持架為標準;
油脂潤滑DmN≤1000000即極限轉速N≤1000000/Dm Dm—軸承中徑油(少量)潤滑DmN≤1500000
適用范圍:此類軸承適用范圍很廣;主要用于中高轉速的需要精密軸向定位和徑向定位，高精度旋轉等工況。
例如：數控車床主軸，各類磨床工件軸，磨床砂輪主軸，光伏切片機，真空泵，風機，精密傳動機械等。
|
軸承 Bearings |
尺寸 Demension |
mounting dimensions 安裝尺寸 |
Loading 額定載荷 |
極限轉速 |
重量 Weight |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | ramin | r1min | da | Da/Db | ra | rb | Cr | Cor | 脂Lub | 油Oil | ≈ | |
| mm | min | max | max | max | kN | r/min | Kg | |||||||
| 7204C | 20 | 47 | 14 | 1 | 0.3 | 26.5 | 40.5 | 1 | 0.3 | 13.1 | 9.6 | 34000 | 50000 | 0.11 |
| 7204AC | 20 | 47 | 14 | 1 | 0.3 | 26.5 | 40.5 | 1 | 0.3 | 12.6 | 9.2 | 30000 | 45000 | 0.11 |
| 7205C | 25 | 52 | 15 | 1 | 0.3 | 30.5 | 46.5 | 1 | 0.3 | 16.8 | 13.1 | 30000 | 45000 | 0.14 |
| 7205AC | 25 | 52 | 15 | 1 | 0.3 | 30.5 | 46.5 | 1 | 0.3 | 16.1 | 12.5 | 26000 | 40000 | 0.14 |
| 7206C | 30 | 62 | 16 | 1 | 0.3 | 36.5 | 55.5 | 1 | 0.3 | 23.4 | 18.8 | 24000 | 38000 | 0.21 |
| 7206AC | 30 | 62 | 16 | 1 | 0.3 | 36.5 | 55.5 | 1 | 0.3 | 22.3 | 18 | 20000 | 34000 | 0.21 |
| 7207C | 35 | 72 | 17 | 1.1 | 0.6 | 44 | 63 | 1.1 | 0.6 | 25.8 | 22.9 | 18000 | 30000 | 0.31 |
| 7207AC | 35 | 72 | 17 | 1.1 | 0.6 | 44 | 63 | 1.1 | 0.6 | 24.5 | 21.9 | 17000 | 28000 | 0.31 |
| 7208C | 40 | 80 | 18 | 1.1 | 0.6 | 49 | 71 | 1.1 | 0.6 | 34.1 | 30.9 | 17000 | 28000 | 0.4 |
| 7208AC | 40 | 80 | 18 | 1.1 | 0.6 | 49 | 71 | 1.1 | 0.6 | 32.5 | 29.5 | 15000 | 24000 | 0.4 |
| 7209C | 45 | 85 | 19 | 1.1 | 0.6 | 54 | 76 | 1.1 | 0.6 | 35.5 | 33.8 | 16000 | 26000 | 0.45 |
| 7209AC | 45 | 85 | 19 | 1.1 | 0.6 | 54 | 76 | 1.1 | 0.6 | 33.8 | 32.3 | 14000 | 22000 | 0.45 |
| 7210C | 50 | 90 | 20 | 1.1 | 0.6 | 57.5 | 83 | 1.1 | 0.6 | 43.3 | 40.6 | 15000 | 24000 | 0.49 |
| 7210AC | 50 | 90 | 20 | 1.1 | 0.6 | 57.5 | 83 | 1.1 | 0.6 | 41.3 | 38.7 | 14000 | 22000 | 0.49 |
| 7211C | 55 | 100 | 21 | 1.5 | 0.6 | 63 | 92 | 1.5 | 0.6 | 53.6 | 51.1 | 14000 | 22000 | 0.65 |
| 7211AC | 55 | 100 | 21 | 1.5 | 0.6 | 63 | 92 | 1.5 | 0.6 | 51.1 | 48.8 | 13000 | 20000 | 0.65 |
| 7212C | 60 | 110 | 22 | 1.5 | 0.6 | 71.5 | 100.5 | 1.5 | 0.6 | 55.8 | 56.2 | 12000 | 19000 | 0.86 |
| 7212AC | 60 | 110 | 22 | 1.5 | 0.6 | 71.5 | 100.5 | 1.5 | 0.6 | 53 | 53.5 | 11000 | 18000 | 0.86 |
| 7213C | 65 | 120 | 23 | 1.5 | 0.6 | 76.5 | 108.5 | 1.5 | 0.6 | 67.5 | 69 | 11000 | 18000 | 1.08 |
| 7213AC | 65 | 120 | 23 | 1.5 | 0.6 | 76.5 | 108.5 | 1.5 | 0.6 | 64.2 | 65.8 | 9500 | 16000 | 1.08 |
| 7214C | 70 | 125 | 24 | 1.5 | 0.6 | 81.5 | 113.5 | 1.5 | 0.6 | 70.2 | 74.6 | 10000 | 17000 | 1.19 |
| 7214AC | 70 | 125 | 24 | 1.5 | 0.6 | 81.5 | 113.5 | 1.5 | 0.6 | 66.6 | 71.1 | 9000 | 15000 | 1.19 |
| 7215C | 75 | 130 | 25 | 1.5 | 0.6 | 86.5 | 118.5 | 1.5 | 0.6 | 72.7 | 80.2 | 9500 | 16000 | 1.29 |
| 7215AC | 75 | 130 | 25 | 1.5 | 0.6 | 86.5 | 118.5 | 1.5 | 0.6 | 68.9 | 76.3 | 8500 | 14000 | 1.29 |
| 7216C | 80 | 140 | 26 | 2 | 1 | 92.5 | 128 | 2 | 1 | 86.5 | 96.5 | 9000 | 15000 | 1.58 |
| 7216AC | 80 | 140 | 26 | 2 | 1 | 92.5 | 128 | 2 | 1 | 82.1 | 91.9 | 8000 | 13000 | 1.58 |
| 7217C | 85 | 150 | 28 | 2 | 1 | 98.5 | 137 | 2 | 1 | 97.4 | 107.5 | 8500 | 14000 | 1.96 |
| 7217AC | 85 | 150 | 28 | 2 | 1 | 98.5 | 137 | 2 | 1 | 92.5 | 102.4 | 7500 | 12000 | 1.96 |
| 7218C | 90 | 160 | 30 | 2 | 1 | 103 | 147 | 2 | 1 | 121.9 | 131.3 | 8000 | 13000 | 2.44 |
| 7218AC | 90 | 160 | 30 | 2 | 1 | 103 | 147 | 2 | 1 | 115.8 | 124.6 | 7000 | 11000 | 4.44 |
| 7219C | 95 | 170 | 32 | 2.1 | 1.1 | 112 | 153 | 2.1 | 1.1 | 128.9 | 145.1 | 7500 | 11000 | 2.93 |
| 7219AC | 95 | 170 | 32 | 2.1 | 1.1 | 112 | 153 | 2.1 | 1.1 | 122.5 | 138.3 | 6700 | 10000 | 2.93 |
| 7220C | 100 | 180 | 34 | 2.1 | 1.1 | 116 | 164 | 2.1 | 1.1 | 146.2 | 165.9 | 7000 | 11000 | 3.51 |
| 7220AC | 100 | 180 | 34 | 2.1 | 1.1 | 116 | 164 | 2.1 | 1.1 | 138.9 | 158.2 | 6700 | 10000 | 3.51 |
| 7221C | 105 | 190 | 36 | 2.1 | 1.1 | 122 | 173 | 2.1 | 1.1 | 164.3 | 188.2 | 7000 | 11000 | 4.17 |
| 7221AC | 105 | 190 | 36 | 2.1 | 1.1 | 122 | 173 | 2.1 | 1.1 | 156.3 | 179.5 | 6300 | 9500 | 4.17 |
| 7222C | 110 | 200 | 38 | 2.1 | 1.1 | 130 | 181 | 2.1 | 1.1 | 170.4 | 202.5 | 6700 | 10000 | 4.95 |
| 7222AC | 110 | 200 | 38 | 2.1 | 1.1 | 130 | 181 | 2.1 | 1.1 | 161.8 | 193 | 6000 | 9000 | 4.95 |
| 7224C | 120 | 215 | 40 | 2.1 | 1.1 | 143 | 192 | 2.1 | 1.1 | 175.4 | 218.4 | 6000 | 9000 | 6.01 |
| 7224AC | 120 | 215 | 40 | 2.1 | 1.1 | 143 | 192 | 2.1 | 1.1 | 166.3 | 207.9 | 5300 | 8000 | 6.01 |
| 7226C | 130 | 230 | 40 | 3 | 1.1 | 151.5 | 209 | 3 | 1.1 | 200.6 | 258.3 | 5600 | 8500 | 6.41 |
| 7226AC | 130 | 230 | 40 | 3 | 1.1 | 151.5 | 209 | 3 | 1.1 | 190.4 | 246.2 | 5000 | 7500 | 6.41 |
| 7228C | 140 | 250 | 42 | 3 | 1.1 | 165 | 225.5 | 3 | 1.1 | 223.6 | 306.6 | 5000 | 7500 | 8.17 |
| 7228AC | 140 | 250 | 42 | 3 | 1.1 | 165 | 225.5 | 3 | 1.1 | 212.3 | 292.2 | 4500 | 6700 | 8.17 |
| 7230C | 150 | 270 | 45 | 3 | 1.1 | 178.5 | 242 | 3 | 1.1 | 240.9 | 341.5 | 4500 | 6700 | 10.38 |
| 7230AC | 150 | 270 | 45 | 3 | 1.1 | 178.5 | 242 | 3 | 1.1 | 228.7 | 325.5 | 4000 | 6000 | 10.38 |
| 7232C | 160 | 290 | 48 | 3 | 1.1 | 193.5 | 257 | 3 | 1.1 | 248.6 | 365.8 | 4300 | 6300 | 13.1 |
| 7232AC | 160 | 290 | 48 | 3 | 1.1 | 193.5 | 257 | 3 | 1.1 | 236.1 | 348.6 | 3800 | 5600 | 13.1 |
| 7234C | 170 | 310 | 52 | 4 | 1.5 | 202 | 278.5 | 4 | 1.5 | 300.2 | 459.2 | 3800 | 5600 | 15.93 |
| 7234AC | 170 | 310 | 52 | 4 | 1.5 | 202 | 278.5 | 4 | 1.5 | 285 | 437.6 | 3600 | 5300 | 15.93 |
| 7236C | 180 | 320 | 52 | 4 | 1.5 | 212 | 288.5 | 4 | 1.5 | 311.2 | 490.8 | 3800 | 5600 | 16.61 |
| 7236AC | 180 | 320 | 52 | 4 | 1.5 | 212 | 288.5 | 4 | 1.5 | 295.5 | 467.7 | 3400 | 5000 | 16.61 |
| 7238C | 190 | 340 | 55 | 4 | 1.5 | 227 | 303.5 | 4 | 1.5 | 321.3 | 524.8 | 3400 | 5000 | 20.29 |
| 7238AC | 190 | 340 | 55 | 4 | 1.5 | 227 | 303.5 | 4 | 1.5 | 305.1 | 500.1 | 3200 | 4800 | 20.29 |
| 7240C | 200 | 360 | 58 | 4 | 1.5 | 242 | 318.5 | 4 | 1.5 | 330.9 | 558.6 | 3200 | 4800 | 24.49 |
| 7240AC | 200 | 360 | 58 | 4 | 1.5 | 242 | 318.5 | 4 | 1.5 | 314.2 | 532.3 | 3000 | 4500 | 24.49 |
